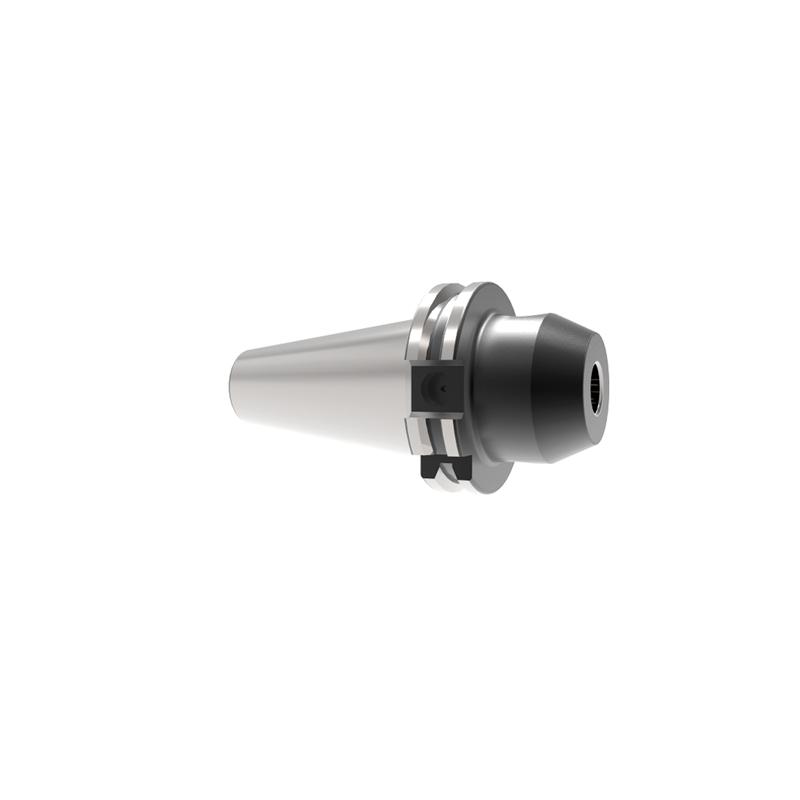

Zwischenhülse für Zylinderschäfte mit seitlicher Mitnahmefläche (Weldon) SK Form AD
Artikel-Nr.: bitte Größe wählen
von Kelch GmbH
Andere Ausführungen:
 |
 |
 |
 |
 |
||
 |
 |
| No. | SK | d1 | A | d2 | l1 | l2 | L | Tol./d1 | kg |
| 420.0251.292 | 40 | 6 | 50 | 25 | 35 | 31 | 119 | + 0,005 | 0,9 |
| 420.0252.292 | 40 | 8 | 50 | 28 | 35 | 31 | 119 | + 0,005 | 1,0 |
| 420.0261.292 | 40 | 8 | 100 | 28 | 35 | 81 | 169 | + 0,005 | 1,1 |
| 420.0262.292 | 40 | 10 | 100 | 35 | 39 | 81 | 169 | + 0,005 | 1,3 |
| 420.0254.292 | 40 | 12 | 50 | 42 | 44 | 31 | 119 | + 0,005 | 1,1 |
| 420.0255.292 | 40 | 16 | 63 | 48 | 47 | 44 | 132 | +0,005 | 1,3 |
| 420.0256.292 | 40 | 20 | 63 | 52 | 49 | 44 | 132 | + 0,007 | 1,3 |
|
